各位做 DSCs电池或其它电池的大侠，小弟在做染料敏化太阳能电池 (DSC) 时测了整个电池在光照条件下的阻抗，想从阻抗图中用 ZView 的软件来拟合从而得到以下众多数据：
electron transport resistance Rw in the TiO2 network,  interfacial charge recombination resistance Rk and the chemical capacitance Cμat the TiO2/electrolyte interface, the sheet resistance RS-ITO of the conducting substrate,  charge-transfer resistance RITO for electron recombination and the capacitance CITO at the uncovered ITO/electrolyte interface, the resistance RCO and the capacitance CCO at ITO/TiO2 contact， charge-transfer resistance Rct-Pt and the interfacial capacitance Cct-Pt at the Pt/electrolyte interface,  the impedance Zd of the diffusion of the redox species in the electrolyte.

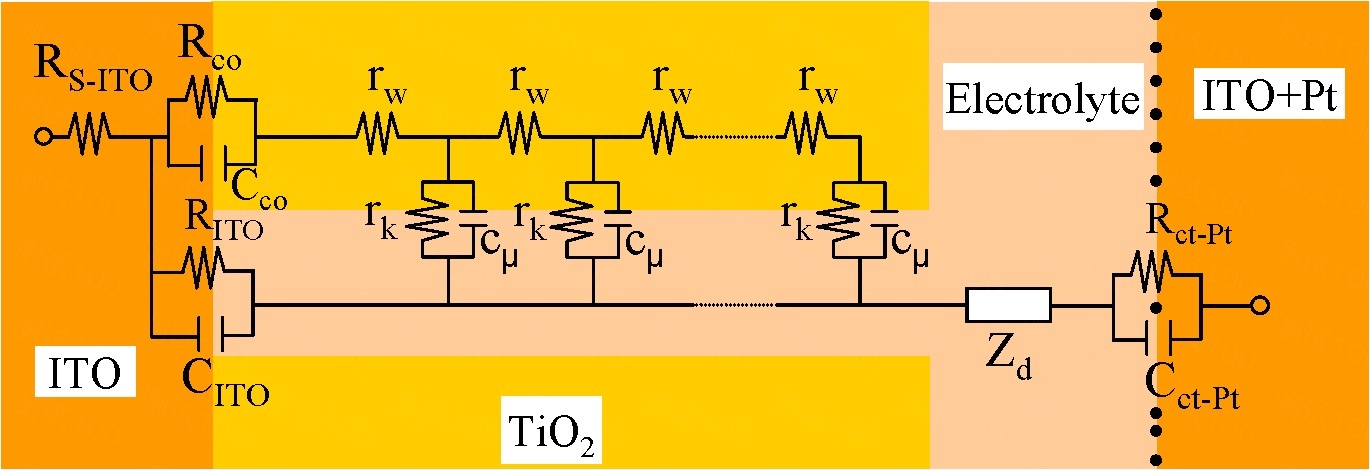

电池的等效电路图如下

1、不知道哪位大侠拟合过，请教我怎么拟合，用 ZView 拟合时用什么样的电路。谢谢！
2、纳晶薄膜内的电子传输加快了，电子在纳晶薄膜和导电基底处的收集速度加快了。所以我想从 EIS 谱图中的得到向我所给出的等效电路中的 Rw 和 Rr 值来表示纳晶薄膜内的电子传输加快，以及 Rito 表示在电子在纳晶薄膜和导电基底处的收集速度，想 Bisquert教授所分析的采用传输线的方法来对 EIS 进行数据提取。

1、看了下你的待拟合电路，中间的原件数量需要确定下来。你看一下你有几个参数，以及阻抗大致有几个圆弧。根据圆弧数量定一下中间那几个重复的元件究竟需要重复几个：即 Rw,Rk和Cu 。DSC 从单一阻抗谱出发得到多参数是有一定的争议的，单纯比较个 Rs，Rct1 Rct2 和 Cu 还是可以的，但是其他更多的参数最好通过其他的电化学手段来加以辅助证明才可以。这样到时候投稿审稿人那边至少不会在这个方面卡你。
至于如何使用 zview，下载这个文件就可以了，《一步一步教你用Zview拟合交流阻抗谱（入门篇）》http://wenku.baidu.com/view/18ad844433687e21af45a9e3.html 我当初学习用 EIS 拟合就是看的这个文件，非常直观。

2、膜内的电子传输试一下 OCVD 吧，开路电压衰减谱。利用这个谱可以算出随着电压衰减，电子寿命的变化。这是跟电子在膜内传输状况和以及膜厚有关的。
至于导电玻璃的电荷收集能力，我觉得直接测面积固定的 TiO2 和 FTO 间的方阻就可以了。
不过我感觉第二个不需要说明和测试。因为膜内电荷传输能力如果高的话，它与 FTO 的膜间电荷传输也肯定高。反之亦然。
Bisquert教授的传输线模型是没有问题，只是现在测试手段得到的阻抗谱的可重复性，拟合电路的选取是否真的是最终的电路实际情况这些是有争议的。甚至在测试过程中，电解质与多孔膜的界面的渗透过程都会影响到最终阻抗谱的表现，所以单纯从EIS得到多参数的可信度是有问题的。
