本人在 ITO 基地上旋涂了各种各样的材料，然后通过 AFM 测试得到了不同的形态，不过我不太懂怎么辨别、有什么区别，也只能看看粗糙度等等的变化。另外还有个别图很特别，例如第五张，实在不知道它的表面形貌怎么是这个样子，还是有其他的原因？求 AFM 大神帮忙分析一下，感激不尽！

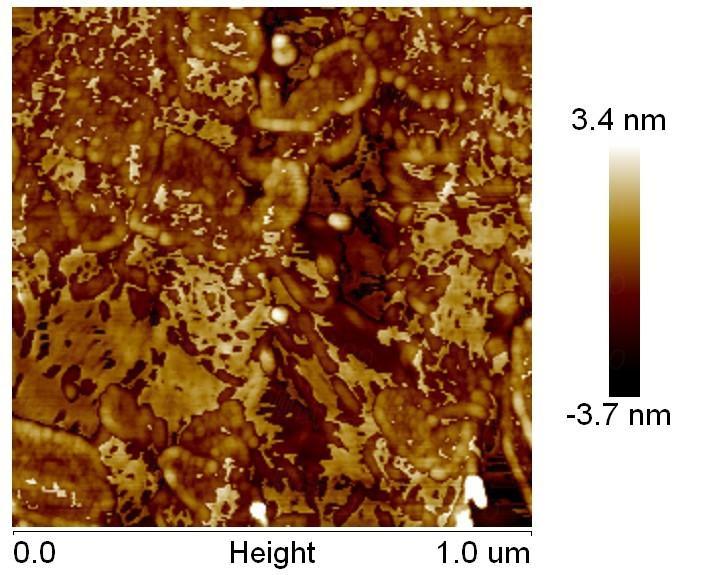

图1：这是 ITO 的 AFM 图像

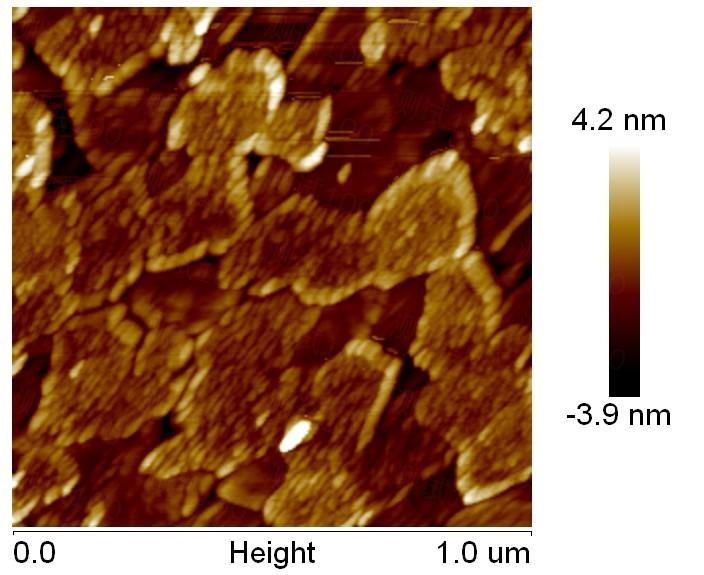

图2：这是在 ITO 表面旋涂一层 TiO2 溶液并在真空中热处理的图像

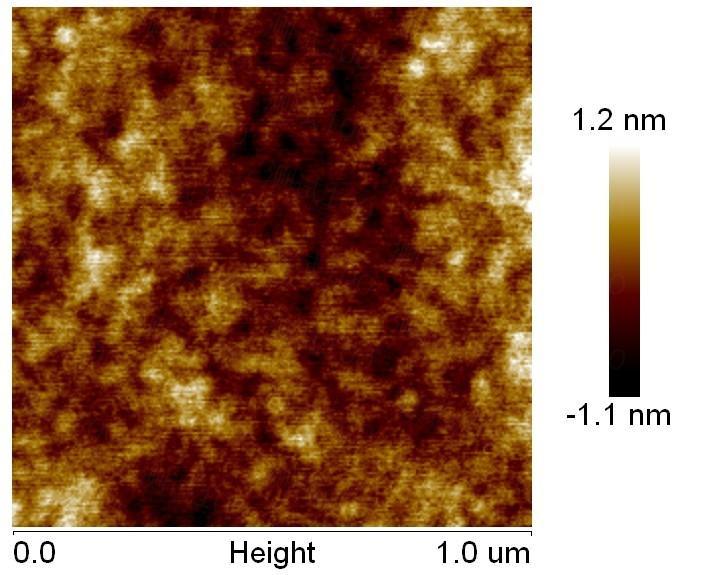

图3：这是在 ITO 表面旋涂一层 TiO2 溶液并在空气中热处理的图像


图4：这是制好的 TiO2 粉末溶解在乙醇中，然后成膜图像

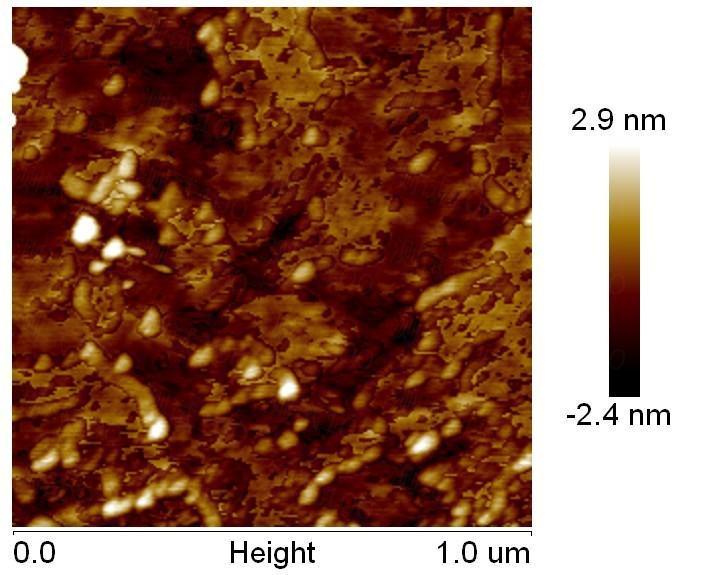

图5：这是制好的 TiO2 粉末溶解在异丙醇中，然后成膜图像

第一张 ITO 的形貌图，表明 ITO 大致是由半连续的片成结构组成，表面起伏大约 3nm；
第二张涂有 TiO2 并真空退火后，表明 TiO2 把 ITO 全部覆盖，形成的 TIO2 是一层均匀的薄膜（可认为是连续模），所以表面起伏很小（ 1nm 左右）；
而第三张，在空气下退火的情况，表面起伏相对大是因为 TiO2 薄膜分布不均匀，并且有孤立的 TiO2 颗粒形成导致的。但是表面颗粒也是很小（ 2nm 左右）；
第四张，感觉扫出来的图像有点假象（图像被拉长了）。表面起伏变大是因为在 ITO 表面 TiO2 形成了较小的、密集分布的纳米颗粒。同时从图中可以看出 ITO 的轮廓，说明 TiO2 颗粒可能是单层分布的；
第五张，感觉 TiO2 成了连续的薄膜，并且在 ITO 表面分布不均匀，这也许跟你的样品制备方式有关。
以上只是个人观点，仅供参考。
